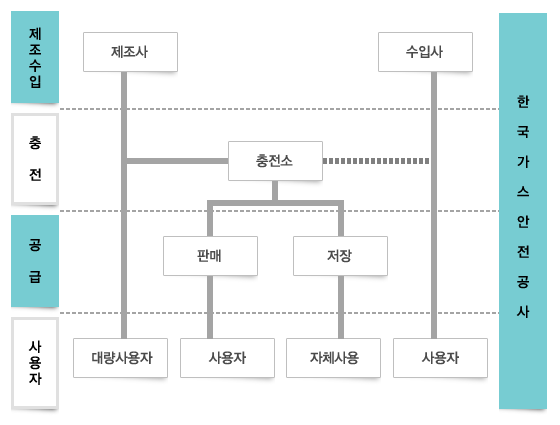

고압가스 유통체계
• 제조, 수입
LPG는 석유화학공장에서 원유를 가열하여 정류탑으로 이송되며 정류탑에서는 성분의 비점차이에 의하여 원유증기(OFF GAS), LPG, 납사, 등유 등이 발생되는데 이중 LPG는 냉각탑으로 압축하여 제조합니다.
제조된 LPG는 Tanker(선박)을 이용하여 연안에 있는 가스공급기지(볼탱크)로 이송, 저장되며 저장된 LPG는 탱크로리를 이용하여 각 충전소 및 저장, 집단공급시설로 공급됩니다.
• 충전
충전소는 용기 또는 자동차 충전소로 구분되고 용기 충전소에서는 일반적으로 회전식 충전기를 이용 충전하고 있으며 고정식 충전기에서는 용기내장형 가스난방기용 용기로 충전하고 자동차충전소에서는 디스펜서를 이용하여 LPG차량에 충전합니다.
• 공급
용기충전소에서 용기에 충전된 LPG는 판매소로 공급되어 용기보관실에 보관되고 판매소는 용기 운반 차량을 통해 개별 소비자에게 공급합니다.

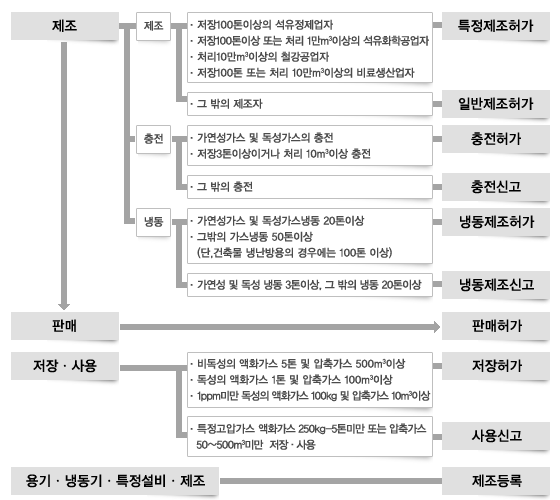

고압가스의 유통단계별 인,허가 구분

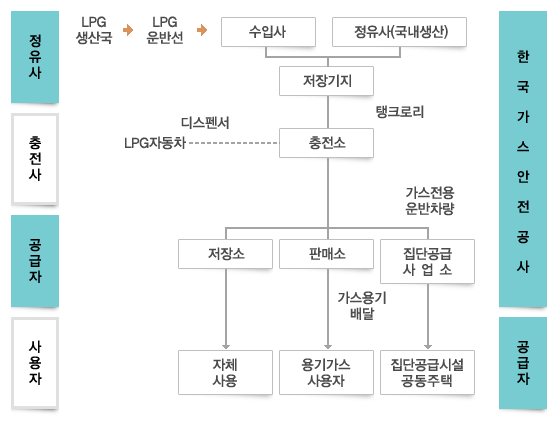

LPG 유통체계
• 수입사
외국으로부터 LPG를 수입하여 충전소에 공급
• 정유사
LPG를 제조하여 충전소에 공급
• 충전소
정유사로부터 공급받은 LPG를 탱크로리 또는 용기에 충전하여 저장소, 판매업소, 집단공급사업소에 공급
• 저장소
공급받은 LPG를 저장탱크에 저장하면서 자체 사용
• 판매소
공급받는 LPG를 용기에 의해 일반수요가에 공급
• 집단공급
공급받은 LPG를 저장탱크에 저장하여 배관에 의해 공동주택의 일반수요가에 공급
제조, 수입
LPG는 석유화학공장에서 원유를 가열하여 정류탑으로 이송되며 정류탑에서는 성분의 비점차이에 의하여 원유증기(OFF GAS), LPG, 납사, 등유 등이 발생되는데 이중 LPG는 냉각탑으로 압축하여 제조합니다.
제조된 LPG는 Tanker(선박)을 이용하여 연안에 있는 가스공급기지(볼탱크)로 이송, 저장되며 저장된 LPG는 탱크로리를 이용하여 각 충전소 및 저장, 집단공급시설로 공급됩니다.
충전
충전소는 용기 또는 자동차 충전소로 구분되고 용기 충전소에서는 일반적으로 회전식 충전기를 이용 충전하고 있으며 고정식 충전기에서는 용기내장형 가스난방기용 용기로 충전하고 자동차충전소에서는 디스펜서를 이용하여 LPG차량에 충전합니다.
공급
용기충전소에서 용기에 충전된 LPG는 판매소로 공급되어 용기보관실에 보관되고 판매소는 용기 운반 차량을 통해 개별 소비자에게 공급합니다.

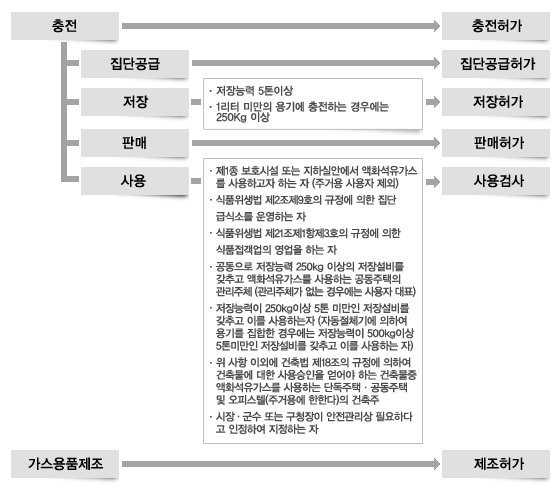

액화석유가스의 유통단계별 인,허가 구분

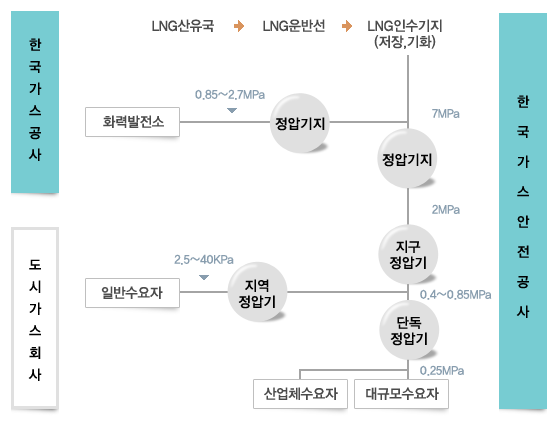

도시가스 유통체계
• 한국가스공사
수입한 LNG를 인수기지(평택,인천)에서 기화시켜 1차,2차 공급기지를 거쳐 각 지역 도시가스사에 공급
• 도시가스회사
한국가스공사로부터 LNG를 공급받거나, LPG에 공기를 혼합하여 지구,지역 정압기를 거쳐 일반 수요가에 공급
• 한국가스안전공사
한국가스공사 및 도시가스사의 가스공급시설 및 특정가스 사용시설에 대한 설계검토, 시공감리, 정기검사 등 관리
수입
천연가스는 액화하여 LNG 운반선에 의해 운송되며 운송된 LNG는 하역설비를 거쳐 LNG 저장탱크에 이송됩니다.
도시가스사에게 공급
저장탱크내의 LNG를 기화시켜 0.85~2.MPa의 압력으로 주변의 화력발전소에 공급합니다. 또한 고압기화기를 통하여 기화된 LNG는 약 7MPa로 정압기지를 거쳐 2MPa의 압력으로 조정되고 다시 0.85MPa로 압력을 낮추어 각 도시가스사에 공급됩니다.
이때 공급되는 가스는 밸브기지내에 설치되어 있는 필터설비, 정압설비, 계장설비를 거치며 배관을 통하여 수도권 화력발전소 또는 도시가스회사에 공급됩니다.
사용자에게 공급
도시가스 회사에 공급된 천연가스는 각 지역 정압기에서 감압하여 단독주택, 공동주택에 공급하고 대량 가스 수요자에게는 수요자 자체 시설에 설치된 단독 정압기를 통하여 필요로 하는 압력으로 감압하여 사용됩니다. 이때 가스는 지하의 배관망을 통하여 공급되며 매몰 배관은 PE피복 강관, PE관이 사용됩니다. 또한 매몰된 PE피복 강관의 방식 유지관리를 위해 전기방식설비로서 배류법, 외부전원법, 희생양극법을 통한 전기 방식을 실시합니다.

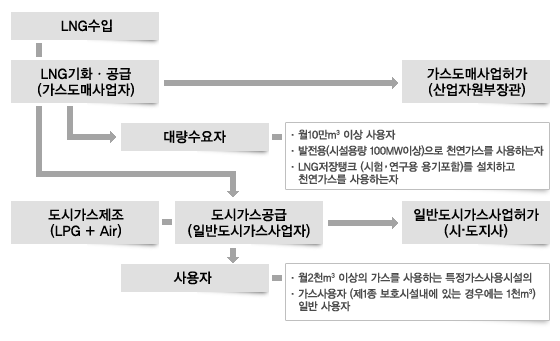

도시가스의 인,허가 체계
